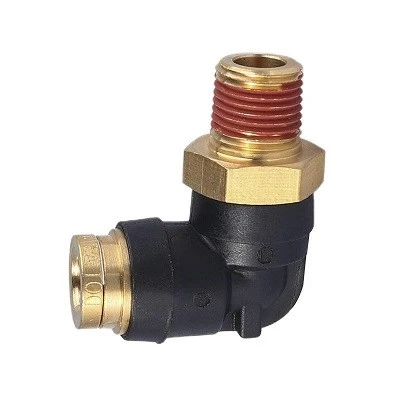

Sammensatt mannlig albue 90 graders svingbar

Den mannlige albuen 90 graders svingbar er en koblingskomponent i PTC- og PTCR -komposittbeslaget av messingbeslag og brukes hovedsakelig i hjørner av rørforbindelser. Den er designet som en 90 graders albue for å lette endringer i rørretningen og brukes mye i pneumatiske og hydrauliske systemer. Koblingen har også en roterbar design, som gir mulighet for mer fleksibel installasjon, enklere orientering av tilkoblingen og færre vinkelbegrensninger under installasjonen.



Laget av messing kombinert med PTC (polymert termoplastisk kompositt) og PTCR (polymert termoplastisk komposittforsterket) kompositter, gir koblingene utmerket styrke, korrosjonsmotstand og tetning for en rekke industrielle anvendelser.



Den innovative utformingen av mannlige albue 90 graders -swivel -beslag kombinerer perfekt de to kjernefordelene med hurtig plugging og 360 graders gratis rotasjon, noe som gir revolusjonerende bekvemmelighet til installasjon og vedlikehold av industrisystemer. Den hurtigpluggmekanismen vedtar en ergonomisk designet fjærbelastet kjevestruktur, operatøren trenger bare å skyve røret mot kontakten, og de indre serratiserte kjevene vil automatisk bite de ringformede sporene på ytterveggen til røret for å danne en solid mekanisk lås, og hele prosessen kan fullføres i sekunder uten å bruke verktøy som spennere, og hele prosessen kan fullføres i sekunder. Denne plug-and-play-funksjonen forenkler konstruksjonsprosessen på stedet, spesielt i rombegrensede eller høyhøyde arbeidsscenarier, noe som reduserer driftsvansker betydelig og forbedrer installasjonseffektiviteten.



Samtidig realiseres den roterbare funksjonen til koblingen av presisjonsbærende eller roterende ermet design, slik at koblingen kan rotere fritt i tilkoblet tilstand, og justere vinkelen og retningen på rørledningen enkelt. Denne fleksibiliteten er spesielt viktig i komplekse røroppsett, ettersom den unngår stresskonsentrasjoner forårsaket av rørets forvrengning eller vinkelavvik og sikrer glatt væskeoverføring. Under vedlikehold trenger ikke operatørene å demontere rørene fullstendig, men bare rotere koblingen til riktig posisjon for rask tilgang til innsiden av utstyret, og eliminerer behovet for å gjentatte ganger løsne og demontere den tradisjonelle gjengede forbindelsen, som er et tungvint trinn.



For automatiserte produksjonslinjer, laboratorievæskesystemer og andre tidssensitive scenarier som krever hyppige justeringer eller reparasjoner, reduserer de doble fordelene med mannlige albue 90 graders swivel -beslag dramatisk nedetid for utstyret. For eksempel, i halvlederproduksjon, må prosessrør til justeres i sanntid i henhold til produksjonsbehovet, kan koblingens raske innsetting og svingbare funksjon fullføres innen få minutter etter rekonstruksjon av rørene; I vedlikeholdet av petrokjemisk utstyr lar dens praktiske vinkeljusteringsevne vedlikeholdspersonell mer effektivt finne feilpunktet, noe som forbedrer systemets vedlikeholdbarhet betydelig. I tillegg sikrer den doble tetningsdesignen inne i koblingen (for eksempel kombinasjonen av O-ring og metallkontaktoverflate) kontinuerlig tetning under rotasjonsprosessen, og selv under høyt trykk- eller vibrasjonsmiljø opprettholder den fortsatt stabil ytelse, som gir en solid garanti for pålitelig drift av industrisystemer.



Del#	Rørstørrelse* Mannlig nptf	B hex	L	M	Parker	Automann	Fairview
3040-4C	1/4*1/8	9/16	0.74	1.00	Vs369ptcr -4-2	177.12C694A	CPC1469SW -4 a
3040-4D	1/4*1/4	9/16	0.74	1.14	Vs369ptcr -4-4	177.12C694B	CPC1469SW -4 b
3040-4E	1/4*3/8	11/16	0.74	1.14	Vs369ptcr -4-6	177.12C694C	CPC1469SW -4 c
3040-4F	1/4*1/2	7/8	0.74	1.35	Vs369ptcr -4-8
3040-6C	3/8*1/8	3/4	1.01	1.24	Vs369ptcr -6-2	177.12C696A	CPC1469SW -6 a
3040-6D	3/8*1/4	3/4	1.01	1.45	Vs369ptcr -6-4	177.12C696B	CPC1469SW -6 b
3040-6E	3/8*3/8	3/4	1.01	1.28	Vs369ptcr -6-6	177.12C696C	CPC1469SW -6 c
3040-6F	3/8*1/2	7/8	1.01	1.49	Vs369ptcr -6-8	177.12C696D	CPC1469SW -6 d
3040-8D	1/2*1/4	15/16	1.13	1.42	Vs369ptcr -8-4	177.12C698B	CPC1469SW -8 b
3040-8E	1/2*3/8	15/16	1.13	1.42	Vs369ptcr -8-6	177.12C698C	CPC1469SW -8 c
3040-8F	1/2*1/2	15/16	1.13	1.61	Vs369ptcr -8-8	177.12C698D	CPC1469SW -8 d
3040-10E	5/8*3/8	1-1/16	1.36	1.61	Vs369ptcr -10-6	177.12C6910C	CPC1469SW -10 c
3040-10F	5/8*1/2	1-1/16	1.36	1.80	Vs369ptcr -10-8	177.12C6910D	CPC1469SW -10 d
3040-12F	3/4*1/2	1-3/16	1.47	1.91	Vs369ptcr -12-8	177.12C6912D
3040-12G	3/4*3/4	1-3/16	1.47	1.87	Vs369ptcr -12-12	177.12C6912E
